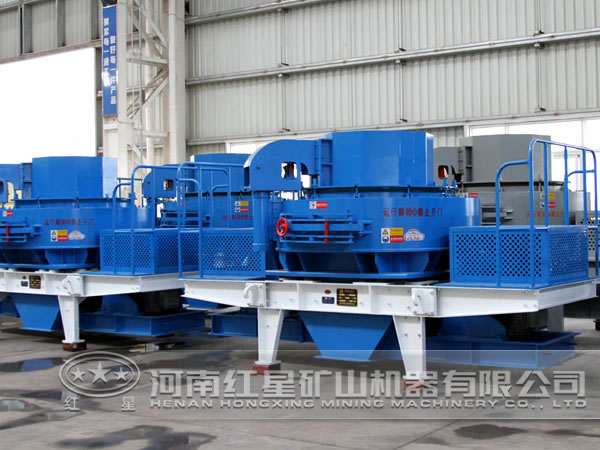

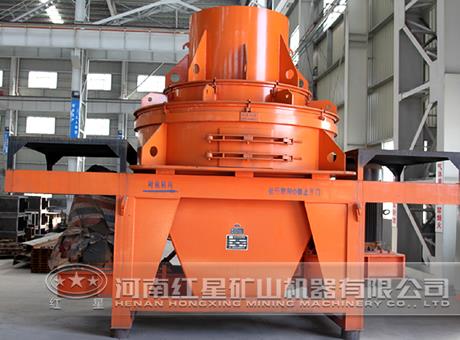

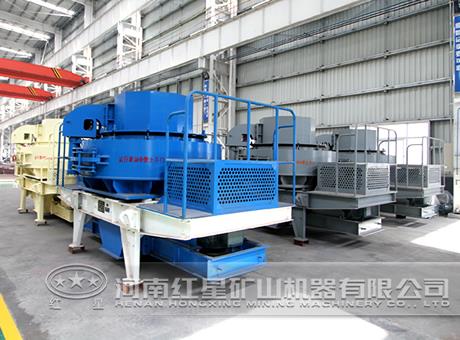

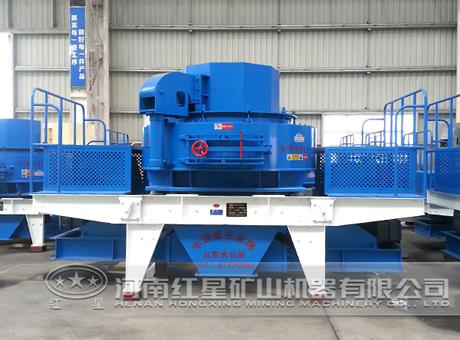

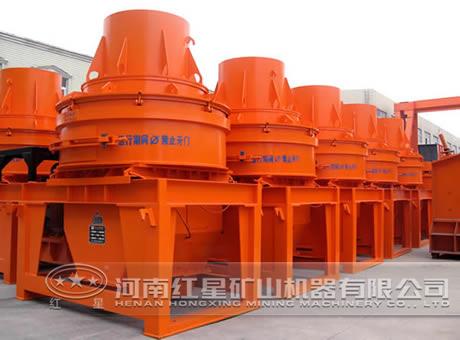

新型制砂机

新型制砂机简介

根据红星机械的设计理念，新型制砂机的破碎方式采用先进的冲击式破碎原理，使物料与外围瀑落物料实现最大力度的撞击破碎，从而减少设备本身的磨损，破碎效果尤其显著。

新型制砂机工作原理

红星机械的新型制砂机经过数代改进，新型制砂机的工作原理也在不断完善，主要分为进料方式分为中心进料和瀑落进料两种，也就是通俗的石打石和石打铁两种工作原理。

1、中心进料原理：河卵石等物料落入进制砂机料斗，经中心进料孔进入高速旋转的转子后被充分离心加速并经发射口抛出，首先与反弹后自由下落的一部分物料进行撞击，然后一起冲击到周围的涡状反击块上，先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，最后经由下部排料口排出。

2、中心进料伴随环状瀑落进料原理：物料落入进料斗，再经环形孔落下，被散料盘分成两股。一股经分料盘进入高速旋转的叶轮，另一股从分料盘的四周落下，进入叶轮的物料，在叶轮内被迅速加速后高速抛出，首先与散料盘四周自由落体的另一部分物料冲击破碎，然后一起冲击到周围的涡流腔内的涡状反击块上，先被反弹到破碎腔的顶部，后偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，最后经由下部排料口排出。

新型制砂机的组成部分及其作用

一、涡动破碎腔：涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，形成物料衬层，物料的破碎过程发生在涡动破碎腔内，由物料衬层将破碎作用涡动破碎腔壁隔开，使破碎作用仅限于物料之间，起到耐磨自衬的作用。

二、叶轮：叶轮结构由特殊材料制作的一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是HX立式冲击破碎机的关键元件。物料由叶轮上部分料器的中心入料管进入叶轮的中心。

三、主轴总成：主轴总成安装在底座上，用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。

四、分料器：分料器安装在涡动破碎腔的上部,分料器的作用就是将从给料斗来料进行分流,使一部分物料经由中心入料管直接进入叶轮被逐渐加速到较高速度抛射出去，使另一部分物料从中心入料管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速度物料冲击破碎，不增加功率消耗，增大生产能力，提高破碎效率。

五、进料斗：进料斗的结构为一倒立的棱台体（或圆筒体），进料口设置耐磨环，从给料设备的来料经给料斗进入破碎机。

六、传动装置：采用单电机或双电机驱动的皮带传动机构(75KW以上,为双电机传动),双电机驱动两台电动机分别安装在主轴总成两侧,两电机皮带轮用皮带与主轴皮带轮相连,使主轴两侧受力平衡。

七、底座：涡动破碎腔、主轴总成、电动机、传动装置均安装在底坐上，底座结构形状，中部为四棱柱空间，四棱柱空间的中心，用于安装主轴总成，两侧形成排料通道。双电动机安装在底座纵向两端，底座可安装在支架上，也可直接安装在基础上。

红星新型制砂机优势

1、柳铆技术，增加机体的强度和韧性，有效降低机器共振。

2、新型制砂机多种破碎方式，满足不同物料破碎需要。

3、新型制砂机采用进口轴承，保证机器稳定运转。

4、与球磨机配套使用，可使磨机产量提高30%-40%，系统电耗下降20%-30%。

5、新型制砂机全新叶轮设计，优化物料流向，同等动力下比老型设备产量高30%。

6、新型制砂机易损件选用高耐磨合金材质，磨损小，寿命长。

红星新型制砂机是目前国内独家生产的具有世界先进水平的高性能制砂设备。该制砂机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料，是人工制砂和石料整形领域的首选设备。是一种高效，节能的碎石制砂设备，比传统细碎机节能50%，是目前世界上先进的新型制砂机设备。
