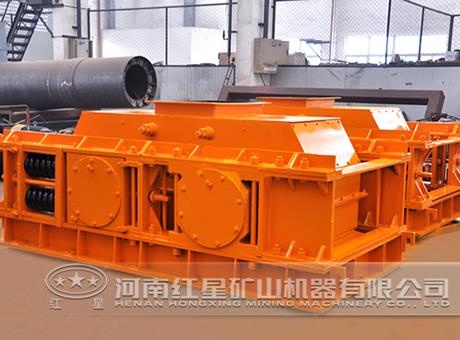

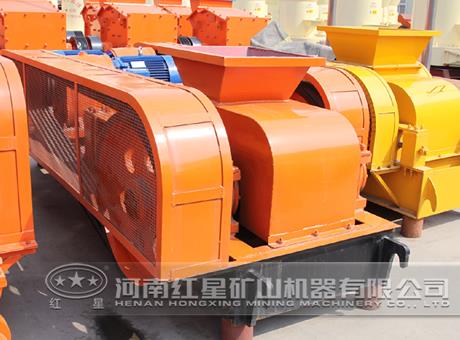

齿辊破碎机

齿辊破碎机简介

辊式破碎机的工作部分是两个相对回转的辊子，辊子表面带齿牙的破碎机就是齿辊式破碎机。选煤厂常采用齿辊破碎机，它以劈裂破碎为主兼有挤压折断破碎。

齿辊式破碎机的规格型号

按齿辊数目，齿辊式破碎机可分为单齿辊破碎机、双齿辊破碎机与多齿辊破碎机。辊式破碎机的规格以辊子的直径D与长度L表示，即D×L（mm）。一般来说，齿辊式破碎机长度与其直径的关系为L=（1～1.3）D。

齿辊式破碎机的选型

双齿辊破碎机由两个相对回转的齿辊组成；单齿辊破碎机由一个旋转的齿辊和一个弧形的破碎板组成。

在齿辊尺寸相同时，单齿辊破碎机相对双齿辊破碎机所允许的给料粒度大，但生产量小，单位处理能力的动力消耗多。

只有当破碎原料的粒度很大时，才采用单齿辊破碎机，否则宜采用双齿辊破碎机。通常齿辊式破碎机的破碎比可达10～15。

齿辊式破碎机的特点

齿辊式破碎机的特点是能耗小，产品多呈立方形，过粉碎程度低，在选煤厂多用于大块原煤破碎，也可用于中煤的破碎。

齿辊破碎机的结构和工作原理

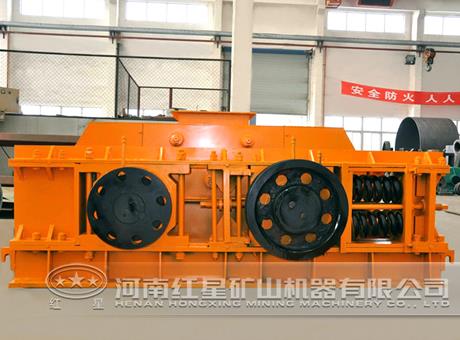

齿辊破碎机由机架、齿辊及轴、轴承座、三角皮带传动装置和弹簧保险装置等主要部件构成。

电动机经三角皮带驱动主动齿辊，在主动齿辊轴另一端通过一对齿轮带动从动齿辊相对转动，从而将两齿辊中的焦炭破碎。主动齿辊及轴承座固定在机架上，从动齿辊及轴承座可以沿机架导轨水平移动，改变机架和活动轴承之间垫片厚度或数量就可以调节两辊子间的距离，即改变出料口的宽度；在正常情况下弹簧力足以克服破碎物料所需的破碎力，弹簧盖上的螺母可以调节弹簧力的大小，以适应各种主和料性质的要求。遇有非破碎物料进入辊子间，必要时可以压缩弹簧使排料口宽度增大，使非破碎物能通过齿辊而排出机外；同时大皮带轮与主动辊子轴上的传动轮毂用一根安全销连接，电机通过皮带轮、传动安全销、传动轮毂将动力传递到主动轴上。传动安全销是一根中间切有一道凹槽的销轴，一旦由于弹簧过紧、排料口宽度过小或有无法破碎的铁块、硬物等进入破碎机而无法通过齿辊并造成负荷过大时，传动安全销将在凹槽处折断，皮带轮在辊子轴上空转以避免破碎机受损。

齿辊破碎机的检修

破碎机的检修分为小修、中修和大修，检修周期如下：小修的检修周期为12个月、中修的检修周期为36个月、大修的检修周期72个月。

1、小修

检查清理破碎机内堵塞物料；

检查齿辊牙齿的磨损与损坏情况；

检查各轴承的润滑和磨损情况，添加或更换润滑脂；

检查传动齿轮的啮合和磨损情况；

更换安全销。

2、中修

包括小修内容；

修理更换传动齿轮；

检查或更换轴承；

检查调整或更换传动皮带。

3、大修

包括中修内容；

破碎机解体清洗、检查修理或更换零部件；

修理或更换齿辊的齿板、齿辊轴。

河南齿辊破碎机生产厂家地址：河南省郑州市高新区檀香路8号

郑州齿辊破碎机价格咨询电话：0371-67772626

技术参数

破碎机型号	生产能力(t/h)	电机型号	功率(kw)	外形尺寸(长×宽×高)	重量
GF4PG-90	70~100	Y2-250M-6	37×2=74	2100×2450×2000	16100
GF4PG-120	100~130	Y2-280S-6	45×2=90	2100×2750×2000	18500
GF4PG-150	140~160	Y2-280M-6	55×2=110	2100×3000×2000	21000
GF4PG-180	160~190	Y2-315S-6	75×2=150	2500×3000×2400	25000
GF4PG-200	180~220	Y2-315S-6	75×2=150	2500×3100×2400	26500
GF4PG-250	220~260	Y2-315M-6	90×2=190	2500×3330×2400	28100
GF4PG-300	260~310	Y2-315L1-6	110×2=220	2500×3730×2400	31200
GF4PG-350	300~360	Y2-315L1-6	110×2=220	2500×3860×2400	32300
GF4PG-400	350~410	Y2-315L2-6	132×2=264	2500×4160×2400	36500
GF4PG-450	420~460	Y2--355S-6	160×2=320	2500×4360×2400	40700
