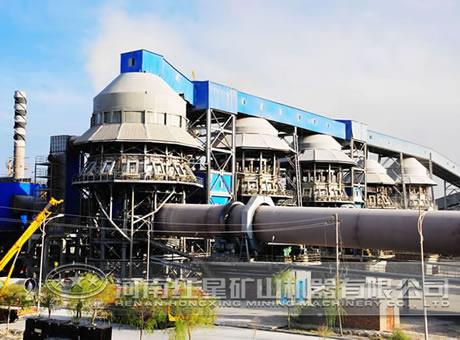

分体回转窑主要是指回转窑的滚圈采用的是分体式设计。回转窑的滚圈是设备的重要部件，对于这一部件的设计体现了一个公司的技术实力。
全国销售热线：0371-6777 2626 点击询价
最先进的分体式设计
合理的分体式滚圈
采用耐磨材料
使用寿命可达5年分体回转窑主要是指回转窑的滚圈采用的是分体式设计。回转窑的滚圈是设备的重要部件，对于这一部件的设计体现了一个公司的技术实力。因此，我公司加大了对分体回转窑的技术研究，借鉴国外先进的技术经验，不断提升对分体回转窑滚圈的铸造技术。
我公司对回转窑滚圈的受力情况进行了分析，利用有限元分析法得到滚圈在正常情况下的接触应力，并以接触应力最小为目标设计出一组结构尺寸更为合理的分体式滚圈。通过分析分体回转窑的热应力以及热一结构耦合的应力特征和量级，并为了与实验结果对比，提取出滚圈左端面内、中、外圈节电在接触载荷作用下的应力特征和等级；然后利用相似理论中的量纲分析法设计出分体式滚圈的相似模型；最后利用点测法进行分体式滚圈的试验应力测试，并提出了滚圈模型的主应力分布规律，并与有限元分析结果相对比，得出有限元结果分析的合理性及正确性，从而进一步证明了这种分体回转窑滚圈结果能够满足其强度和刚度的需求。
我们在实现分体回转窑的高效滚圈设计之后还要对其应力进行测试，这样才能保证设备的质量。分体回转窑的滚圈应力测试原理为单向应力测量，这种方法一般比较简单，它可以分为如下四种情况：单向拉伸或压缩、弯曲、扭转和复杂应力情况下单向应力的测量。通常采用应变计，运用适当的组桥来完成测试。根据分体回转窑滚圈的几何特征、载荷特征的特点，由以上应力测量知识，可以把回转窑滚圈的主应力分析简化为平面应力问题来处理和分析。由于滚圈受力的方向不确定，故滚圈应力测量属于主应力方向未知的平面应力测量。
分体回转窑的合理设计能够有效降低滚圈的制造、运输难度，提高回转窑设备的整体设计水平，对于国内回转窑行业都有着重要的现实意义和工程价值。
河南分体回转窑厂家地址：河南省郑州市高新区檀香路8号
分体回转窑价格咨询电话：0371-67772626
|
产品规格 （m） |
窑体尺寸 |
产量 （t/d） |
转速 （r/min） |
电机功率 （kw） |
总重量 （t） |
备注 | ||
| 直径（m） | 长度（m） | 斜度（%） | ||||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 带立筒预热器窑 |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ------ |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ------ |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
| Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 铝矾土煅烧窑 |
| Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热发电窑 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热发电窑 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余热发电窑 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热发电窑 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热发电窑 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 预热发电窑 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热发电窑 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热发电窑 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热发电窑 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热发电窑 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热发电窑 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热发电窑 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热发电窑 |
